Однодельный формовочный корпус PP огнеупорный высокоточный контроль переменный объем воздуха клапан бабочки

Одночастичный корпус формового клапана PP огнеупорный высокоточный одночастичный управляемый переменный объем воздуха клапан бабочки

1. Описание:

BD-A-DNxxx клапан-бабочка с переменным объемом воздуха - это клапан-бабочка, независимый от давления, специально разработанный для высокой точности,высокая скорость отклика (< 1 с) интеллектуальная регулировка требуемого объема воздуха для подачи и выхлопного воздухаОн изготовлен из материала PP и устойчив к коррозии. Он имеет встроенную секцию измерения объема воздуха, основанную на принципе Вентури для точного измерения объема выхлопного воздуха.Для точного измерения требуется только 1*D прямой проход трубыОн поставляется с высокоточным датчиком потока для измерения в реальном времени.

Спецификации:

Наименование продукта: клапан для бабочек с переменным объемом воздуха PP

Материал каркаса клапана: PP огнеупорный

Материал лезвия клапана: PP+GF+силикона

Цвет: тёмно-серый

Спецификации продукции: Φ110, Φ160, Φ200, Φ250, Φ315

Сфера применения: лабораторная система вентиляции

Способ установки: соединение фланца и розетки

Скорость ответа: < 1 секунда

Точность управления: менее +/-4%

Соотношение регулировки объема воздуха: 16:1

Процесс изготовления: корпус клапана для формования впрыском + интегрированный приводной механизм управления

Настройка: оцинкованные/нержавеющая сталь/круглые/квадратные переменный объем воздуха клапаны бабочки могут быть настроены по требованию

3. О PP переменного объема воздуха клапан бабочки

1. PP огнеупорный материал является стандартным V2 (настраиваемый V0), с хорошей антикоррозионной работоспособностью (с отчетами испытаний сторонних производителей для антикоррозионной и огнеупорной работы);

2. Принимая структуру измерения ветра на сосуде с эффектом Вентури, объем воздуха точен, погрешность меньше +/-4%, а соотношение регулировки объема воздуха составляет 16:1 (с отчетом о испытаниях третьей стороны);

3. Принятие PP + GF + силиконового покрытия воздушных клапановых лопастей, герметичность хорошая и соответствует стандарту высокой плотности (с отчетом о испытаниях третьей стороны);

4. высокоточный датчик потока, измерение в реальном времени;

5. корпус клапана имеет фланцевые и розетки интерфейсов для легкой установки;

6Быстрая скорость ответа, скорость ответа < 1 секунда

4Конфигурация продукта

Интегрированное управление переменным объемом воздуха клапан бабочки

Управляющий элемент и приводящий элемент изготовлены в одном комплекте, с простой структурой;

2S быстрый приводящий механизм, быстрая скорость ответа (ответ в пределах 1S, стабильный в пределах 2 ~ 3S)

5. Сценарии применения

Он используется в основном в лабораториях с коррозионными выбросами газов и где требуется точный объем воздуха (не подходит для высокотемпературных условий), таких как выхлопные газы от дымовых капот,выхлопные газы лаборатории и подача воздуха, а также выхлопных газов и воздуха в помещениях для животных.

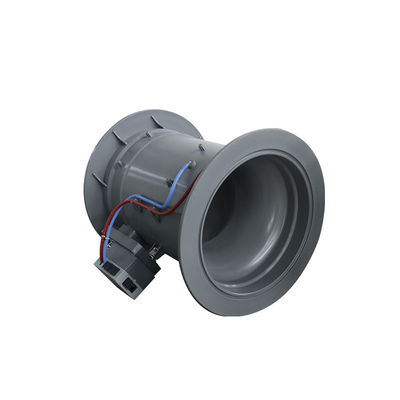

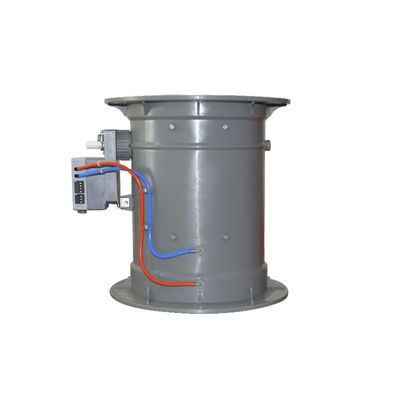

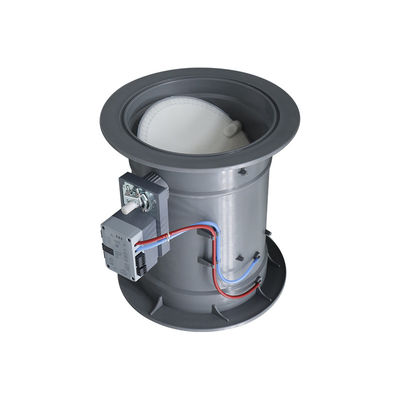

6Еще фотографии:
